| ＬＥＤ化ーその１ 2012.01 ダイニングルームの蛍光灯改造 | |
| ① |  |
| ２０１2年になるとＬＥＤ電球も多く出回る様になったので居間の照明をＬＥＤに改造することにした | |
| ② |  |

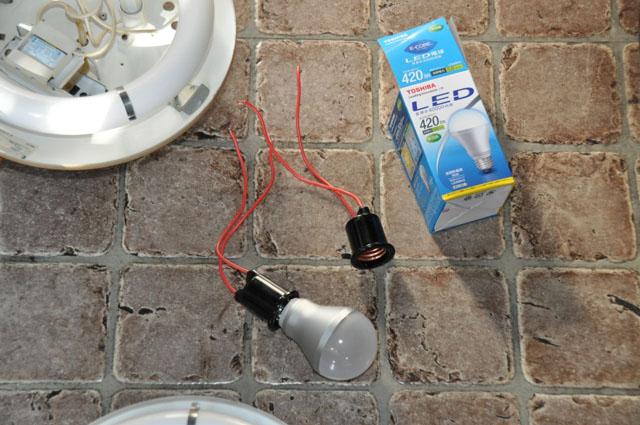

| 購入したのは口金Ｅ２６型の電球型ＬＥＤとソケットのみ。 | |
| ③ |  |

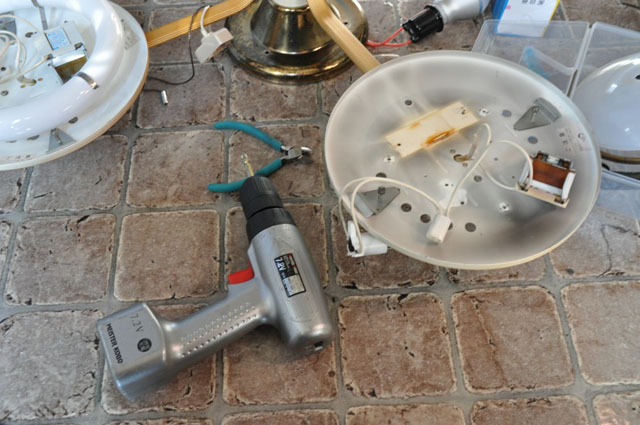

| 既存の蛍光灯、グローランプ、安定器総てを取り外す、１００Ｖの電源線のみ残す。 | |
| ④ |  |

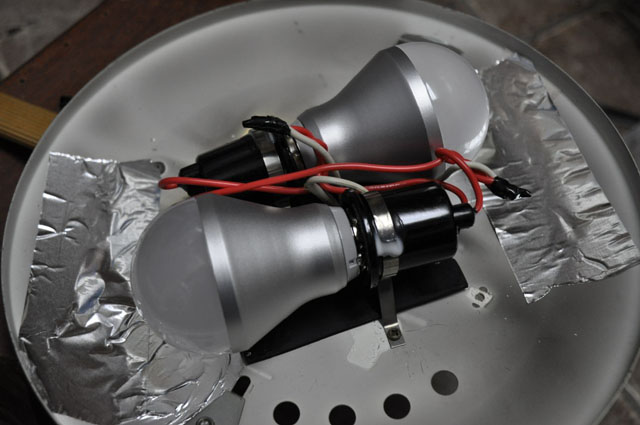

| ４２０ｌｍ（ルーメン）５．６Ｗ（電気量販店で￥７５０）を２個並列に接続して蛍光灯の固定用バネ金具をそのまま利用して固定した、発光部付近にアルミ箔を貼って光が反射するようにした。 | |
| ⑤ | 購入器具は電球型ＬＥＤ ４２０ｌｍ ５．６Ｗ ￥７５０×４個Ｅ２６型ソケット×４個 |
| ＬＥＤ化ーその２ 2013.09 洗面所の蛍光灯改造 | |
| ① |  |

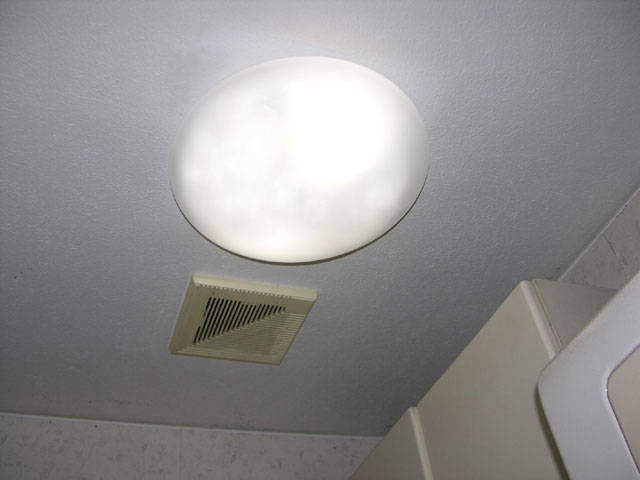

| ２０１３年洗面所の蛍光灯をＬＥＤに改造する。 | |
| ② |  |

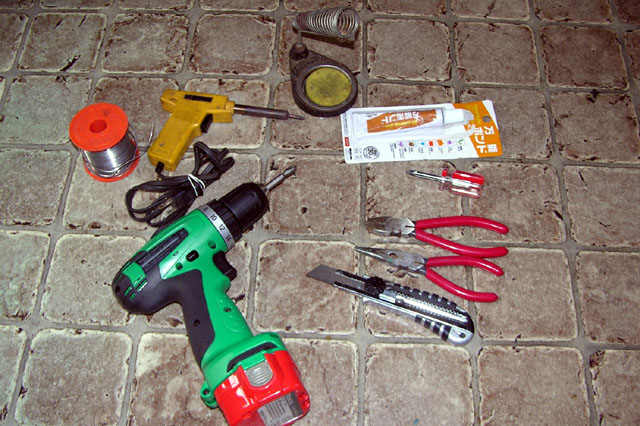

| 工具類を準備。 | |
| ③ |  |

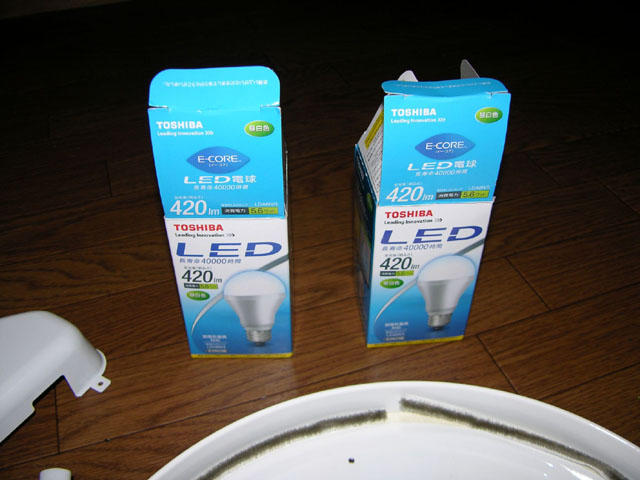

| 電球型ＬＥＤは昨年と同じ物だが￥６４０と安くなった。 | |
| ④ |  |

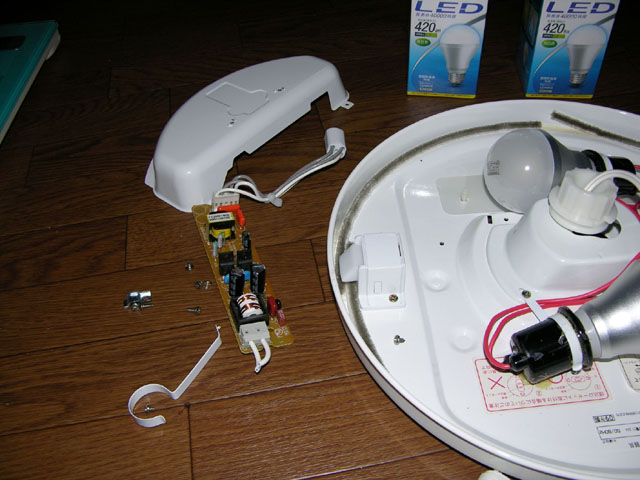

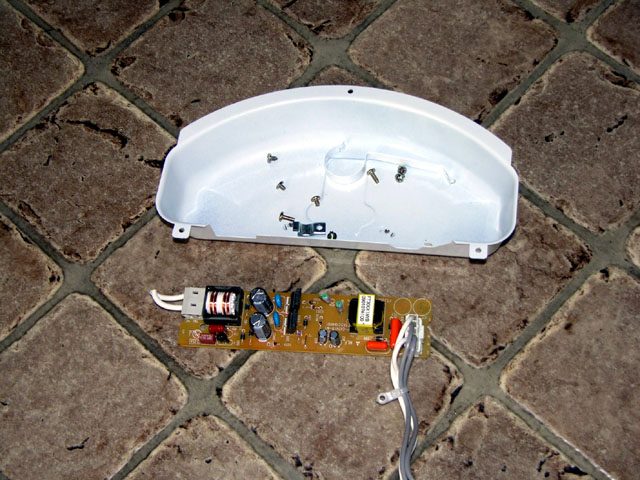

| 蛍光器具の部品を取り外す。 | |
| ⑤ |  |
| 蛍光サークルランプの押さえ金具を本体にねじ止めしてＬＥＤのソケットを固定する。 | |
| ⑥ |  |

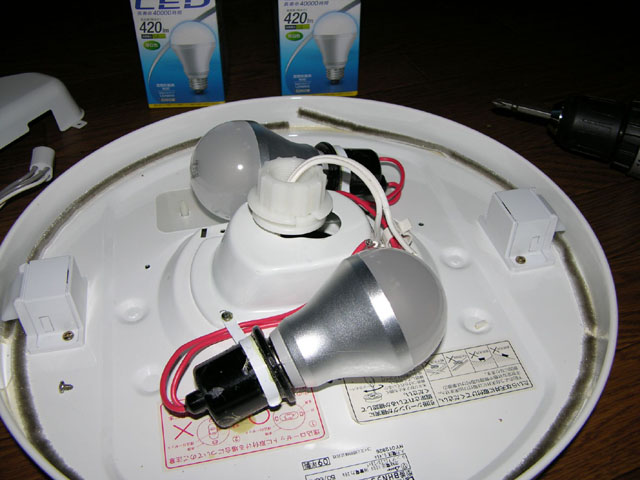

| ２個のＬＥＤ端子を並列にハンダ付け、本体の電源コードを接続して完成。 | |
| ＬＥＤ化ーその３ 2014.04 看板の照明改造 | |
| ① |  |

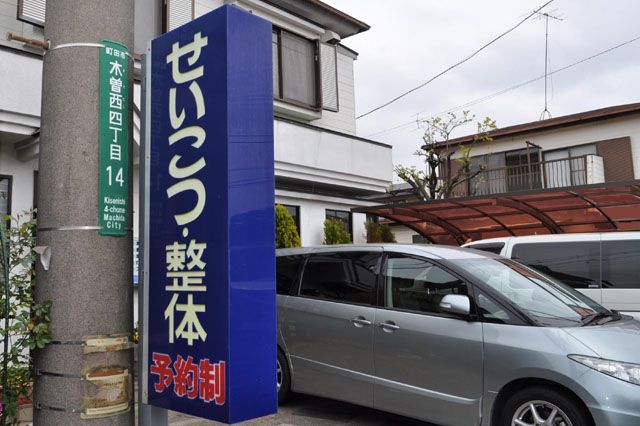

| 道路側にある整骨院の看板を蛍光管からＬＥＤに改造する工事。 | |
| ② |  |
| アクリル樹脂の外枠を外すと構造は至って簡単だ、 | |

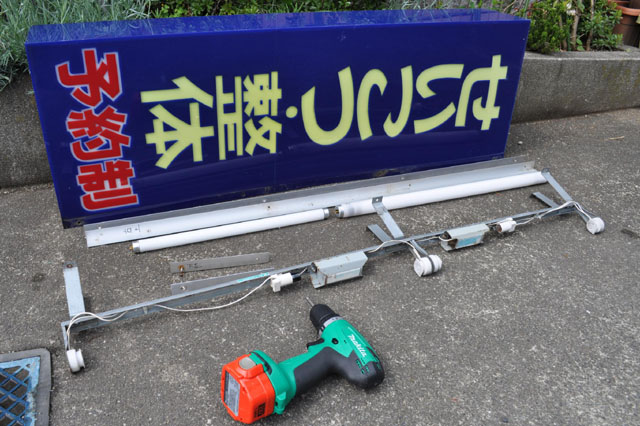

| ③ |  蛍光ランプ、保持金具、安定器、ソケット等すべて外す。 |
| ④ |  |
| １００Ｖの電源ケーブルのみ残す。 | |
| ⑤ |  |

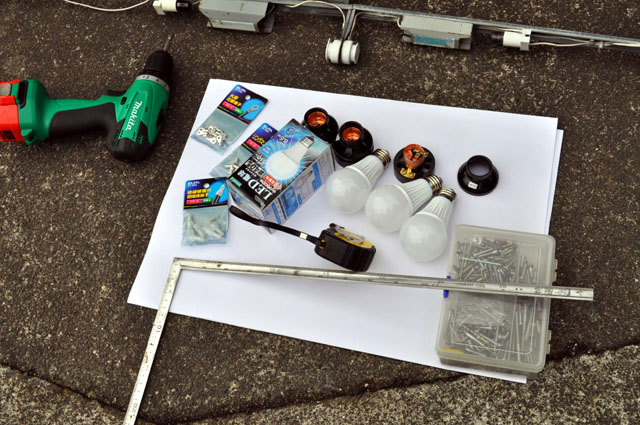

| 必要な部材（ＬＥＤランプ、ソケット、ビス、圧着端子）LEDは４８５ｌｍ６．２Ｗ型４０Ｗ相Luminous製、量販店で￥５５０ （2014年01月） | |
| ⑥ |  |
| ソケットを３か所にビス止め（仮止め）、配線を圧着工具で並列に接続。 | |
| ⑦ |  |

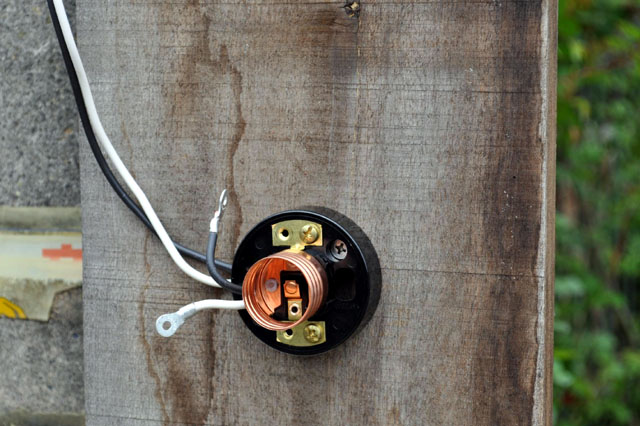

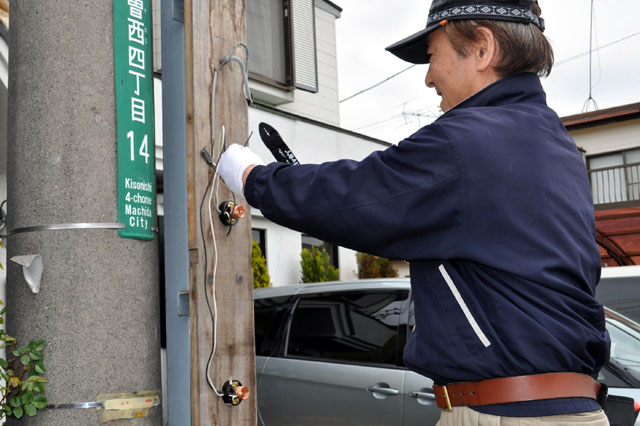

| Ｅ２６型ソケットを仮止めして配線を接続。 | |
| ⑧ |  |
| ３個のソケットに配線をして総てを並列に結線する。 | |

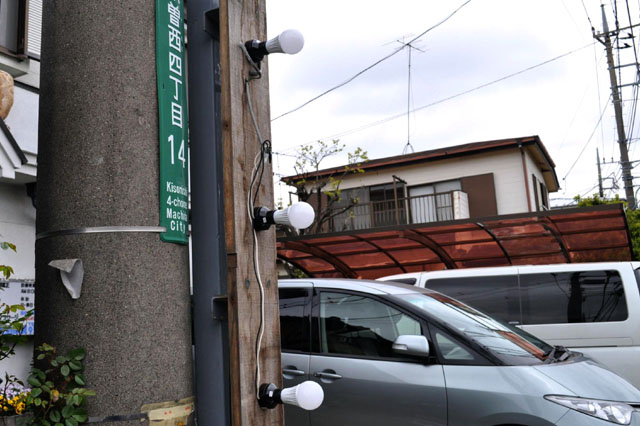

| ⑨ |  ＬＥＤを取り付けてＴＥＳＴ、ＯＫ |
| ⑩ |  夕方になり点灯して出来栄えを確認４８５ｌｍ ６．２Ｗ型のＬＥＤを３個でジャスト。 |
| ＬＥＤ化-その４ 2014.09 和室の蛍光灯改造 | |

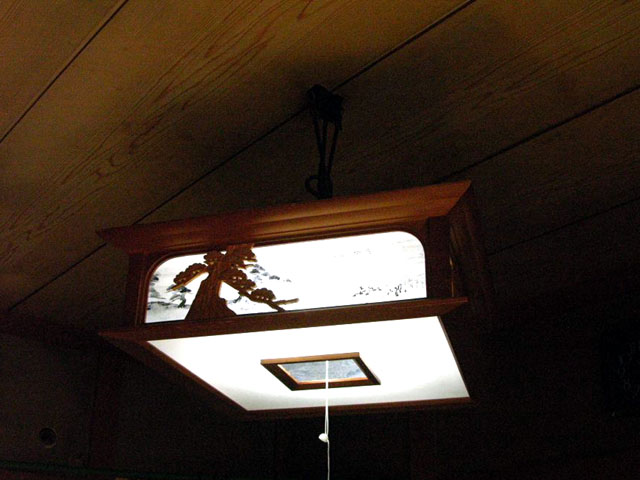

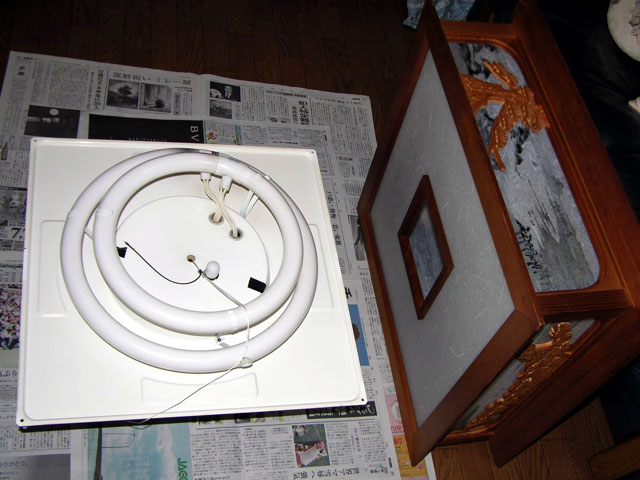

| ⑪ |  和室の照明をＬＥＤ化にする、３０Ｗと４０Ｗのサークル形蛍光灯２灯式とナツメ球。 |

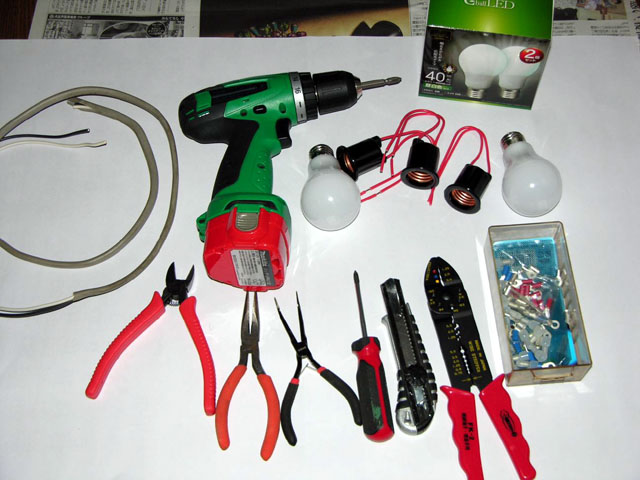

| ⑫ |  必要な工具類と器具、部品。 |

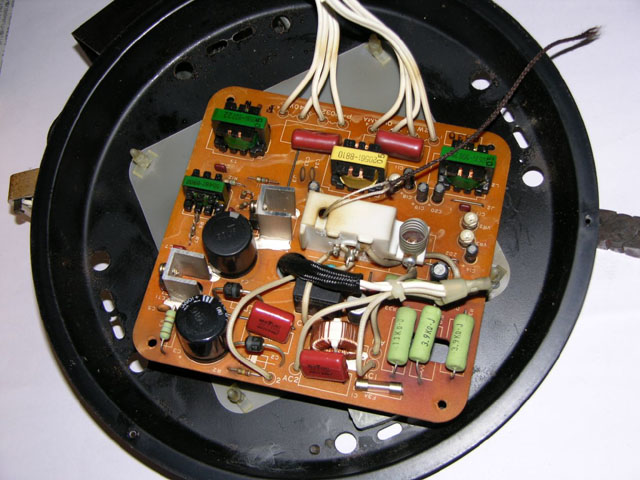

| ⑬ |  最近の照明器具の安定器、調光器等は電子化されている。 |

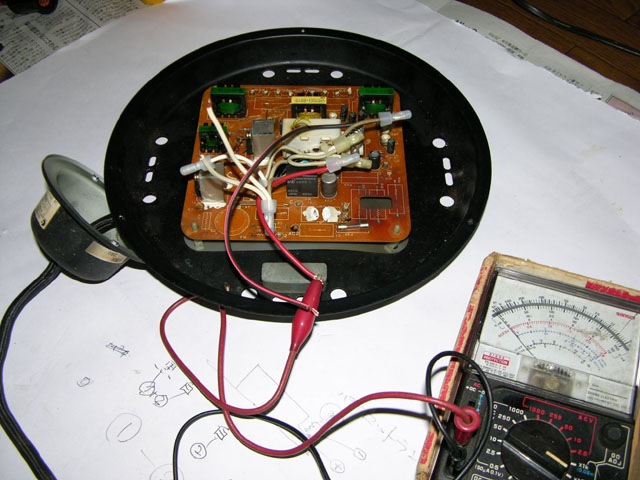

| ⑭ |  ２灯 ⇒ １灯 ⇒ 常夜灯 ⇒ ＯＦＦ の切り替えスイッチをそのまま使用する為テスターで必要な配線を探す、不要なものは切断して取り外す。 |

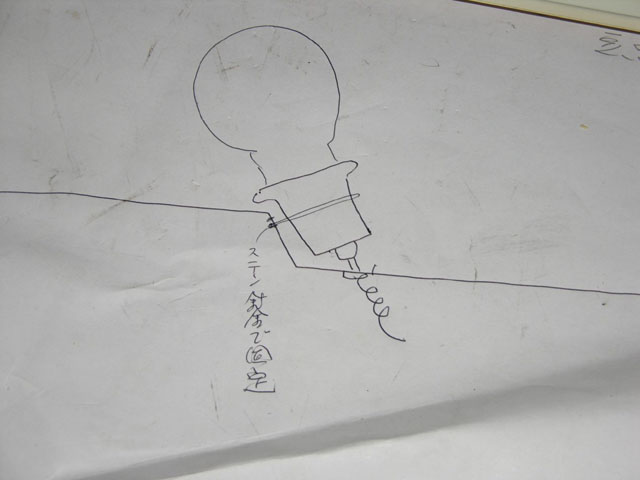

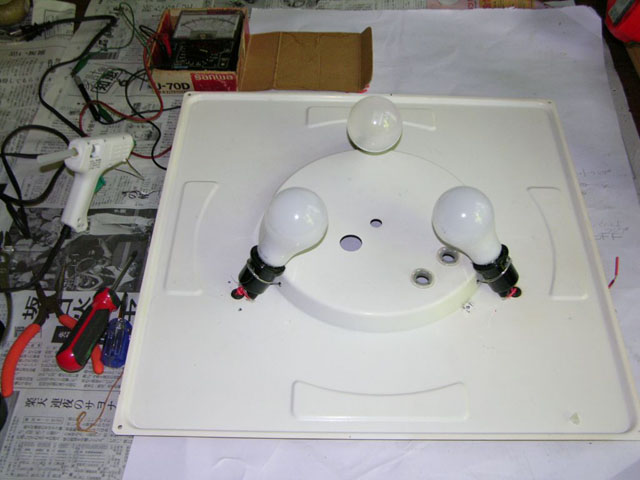

| ⑮ |  ＬＥＤをソケットにはめてこんな感じに取り付ける、固定はステンレス針金。 |

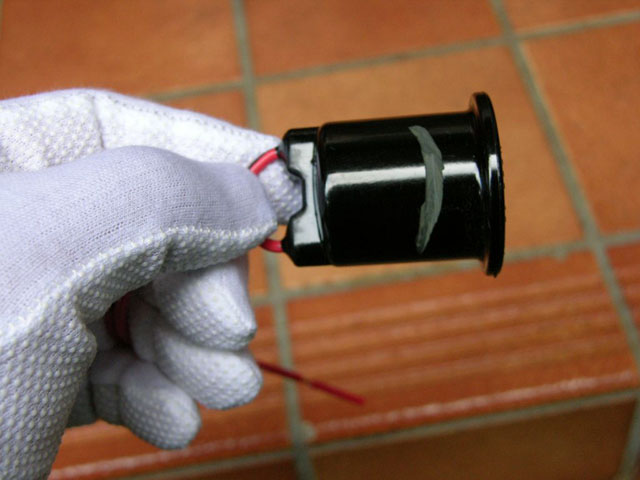

| ⑯ |  ステンレス針金で固定した時にソケットがずれない様に溝を掘る。 |
| ⑰ |  ３灯⇒２灯⇒常夜灯⇒ＯＦＦ に改造。 ＬＥＤは１個４ＯＷ相当・510ｌｍ・６．６Ｗ・￥７９８ |
| ⑱ |  ついでに綺麗に磨いてめでたく完成。 |
２０１２，１３，１４年
